How to design splash-free urinals?

Podcast for this post: 【科学Podcast】不会溅出来的小便池应该什么样？什么是有意义的科学研究？#Science on Tap

小便池设计也有讲究？高中生也能做的流体力学研究
University of Waterloo, Zhao Pan
Splash-free urinals for global sustainability and accessibility: Design through physics and differential equations
https://doi.org/10.1093/pnasnexus/pgaf087

1. 大家觉得小便池的设计好吗？有没有会溅到自身的困扰？
   实际上，现在小便池的设计大量溅射液滴到自身和地板，据估计~0.35*10^6 L的尿液会被溅射到地板；易传播秽物？；清洁费高昂，每年多伦多地铁需~$122k/卫生间用于清洁
   有趣的解决方案：贴苍蝇贴纸降低50%-80%的溅射和8%的清洁费
2. 假如让你设计小便池，你觉得应该从哪儿着手？
   • 首先研究一下小便轨迹和它的基本特点
   • 射流的溅射率几乎只和射流的射入角度有关，30度以下基本没有，和流速流量无关（模型考虑了比较复杂的接触面的溅射，对接触面进行了积分；实验与其相符）
   • 具有一定的旋转性
   • 狗总能做得很好
     既然我们只需要考虑射流角度，怎么据此设计小便池呢？
   • 尿的轨迹以尿的起点为坐标轴原点，考虑重力，为最常见的一元二次曲线！
   • 变成了一个数学问题！
   • 还要考虑工业上便于制造 -> 横向不溅射or纵向不溅射
     常见的小便池设计：
   • 杜尚的泉（Marcel Duchamp – La Fontaine）左一
   • 美国商业公司产品（方形）左二
     根据几何形状的设计：
   • Cornucopia （丰裕之角）右二
   • Nautilus（鹦鹉螺）（Nautiloo被否决）右一
     验证：3D打印合理的喷头(nozzle)，对比了不同的流速和尿尿角度
     做出来的模型确实和之前的设想相近！
     反向设计：在小酒馆外设计100%反弹的形状以避免醉鬼随地大小便

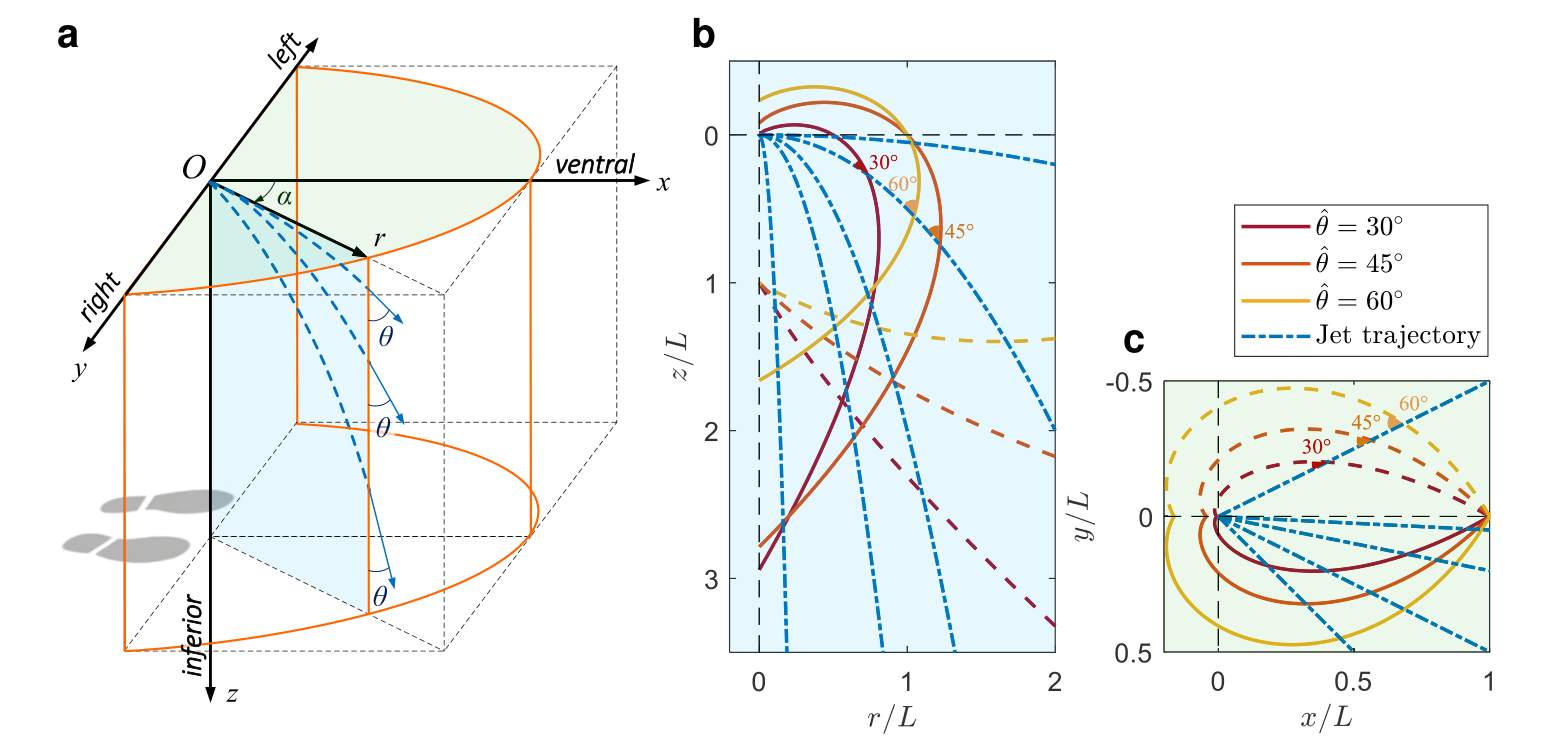

• Fig 1: Mathematical problem of urinal design

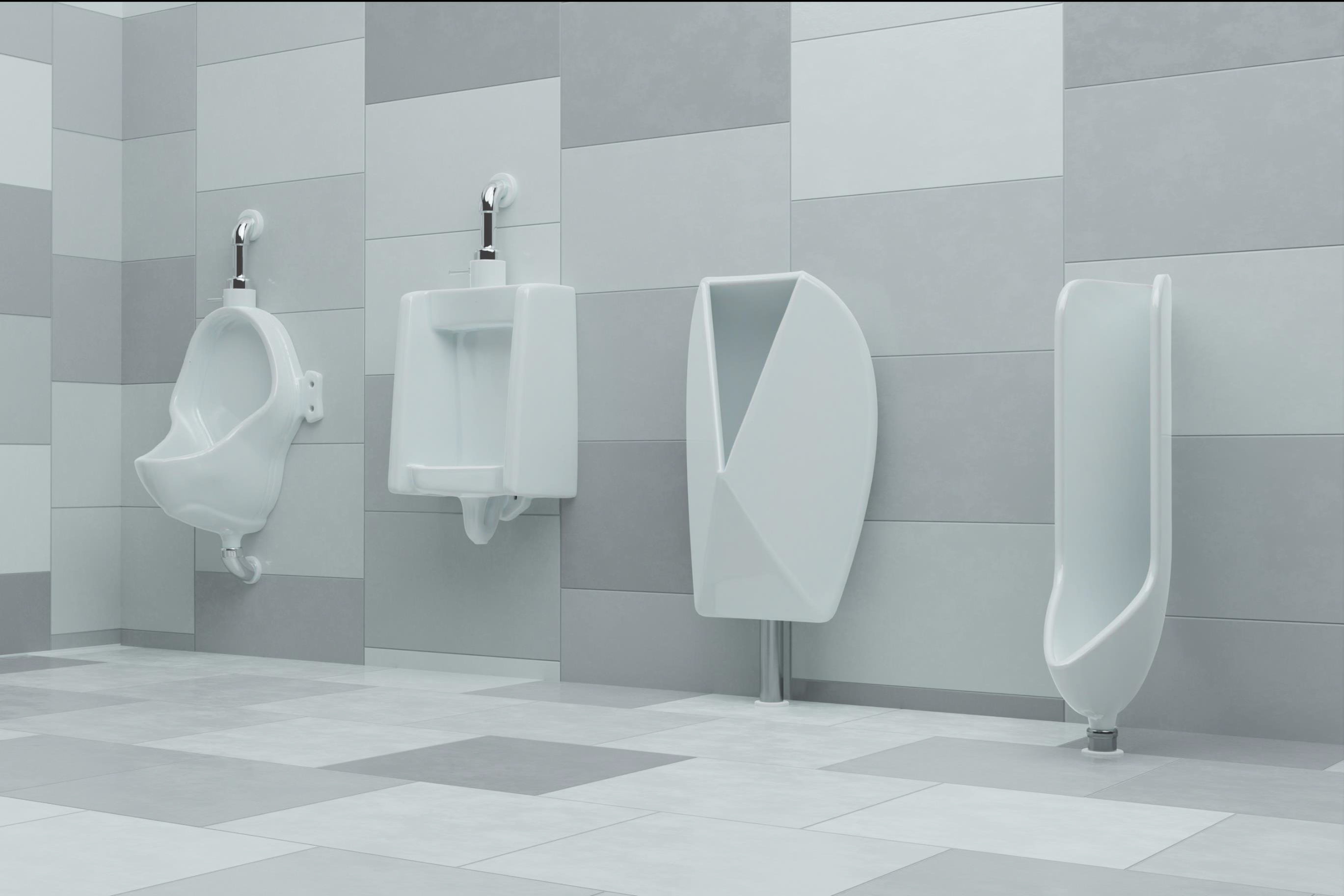

• Fig 2: Possible designs of urinals

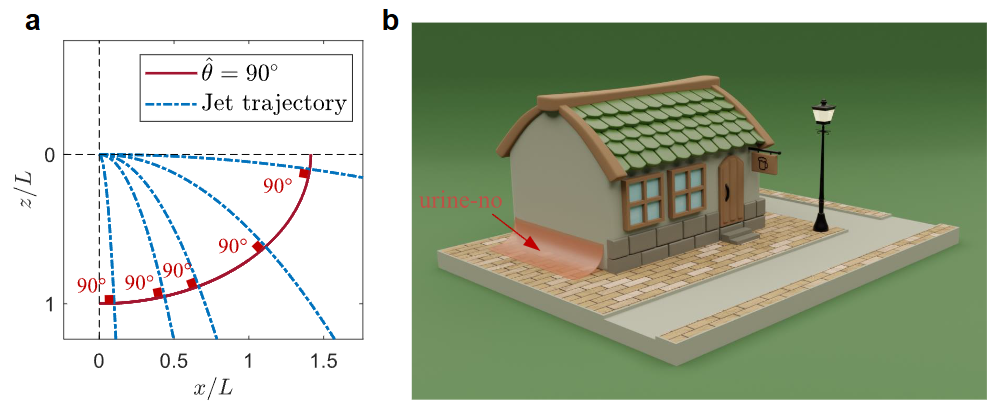

• Fig 3: The opposite design of urinals
